[KD37M10]LED pipe temperature and humidity sensor current output

  KD37M10采用工业通用标准接口,方便接入PLC,DCS等各种仪表或系统,用于监测温度,湿度等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

技术参数

技术参数参数值
品牌KLHA/快乐海岸
温度测量范围-30℃~80℃
温度测量精度±0.5℃ @25℃
输出方式RS485/4-20mA/DC0-5V/DC0-10V
供电电源DC12~24V 1A
运行环境温度-40~80°C
运行环境湿度5%RH~90%RH

产品选型

    产品设计了RS485,4-20mA,DC0-5V,DC0-10V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号输出方式及供电压范围
KD37M1BRS485总线
KD37M1M4-20mA
KD37M1V5DC0-5V
KD37M1V10DC0-10V

外形尺寸

KD37M10

产品接线

KD37M10

KD37M10

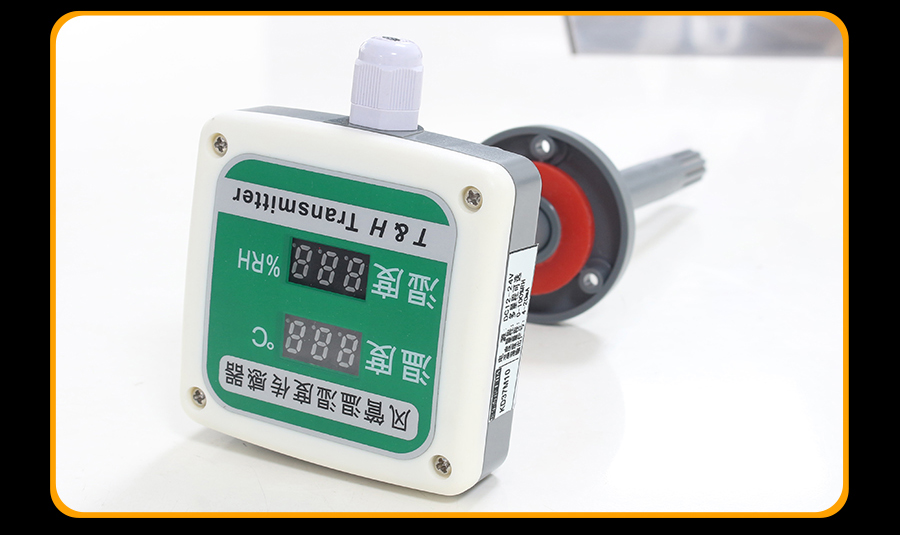

特色与细节

KD37M10

KD37M10

KD37M10

KD37M10

KD37M10

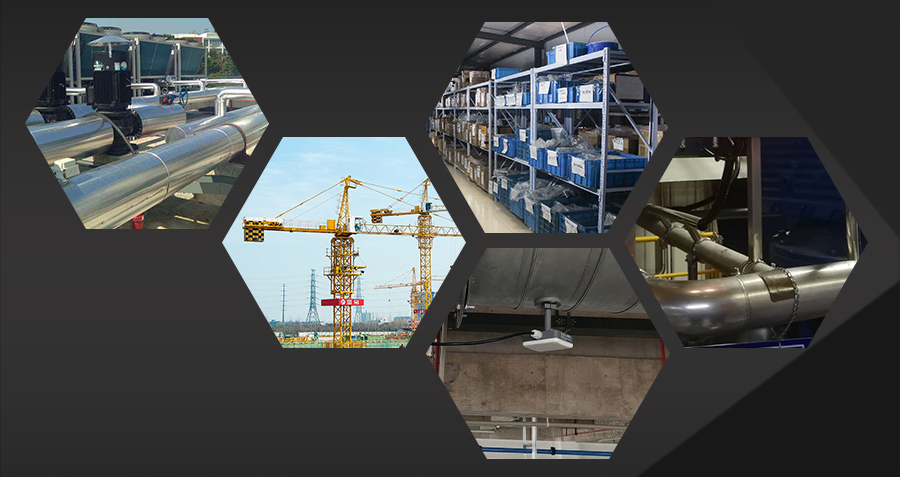

应用方案

KD37M10

KD37M10

KD37M10

KD37M10

典型应用

KD37M10

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 02 C4 0B 。
地址功能码起始地址 数据长度 校验码
010300 0000 02C4 0B
    对于正确的问询帧,设备会响应数据:01 03 04 00 7A 00 00 DB EA ,响应格式:
地址功能码长度数据1数据2校验码
0103 0400 7900 7A DB EA
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#温度寄存器只读0~65535
4000200 012#湿度寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10
4010700 6A时间间隔读/写0~36000

电流:温度与电流计算

  例设量程为-30~80℃,模拟量输出为4~20mA电流信号时,温度与电流的计算关系如公式所示:C=(80--30)*(X-4)÷(20-4)+-30,其中80为温度量程上限,-30为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的温度值,常用数值列表如下:
电流 X(mA)温度值 C(℃)计算过程
4-30(80-(-30))*(4-4)÷(20-4)+-30
5-23.125(80-(-30))*(5-4)÷(20-4)+-30
6-16.25(80-(-30))*(6-4)÷(20-4)+-30
7-9.375(80-(-30))*(7-4)÷(20-4)+-30
8-2.5(80-(-30))*(8-4)÷(20-4)+-30
94.375(80-(-30))*(9-4)÷(20-4)+-30
1011.25(80-(-30))*(10-4)÷(20-4)+-30
1118.125(80-(-30))*(11-4)÷(20-4)+-30
1225(80-(-30))*(12-4)÷(20-4)+-30
1331.875(80-(-30))*(13-4)÷(20-4)+-30
1438.75(80-(-30))*(14-4)÷(20-4)+-30
1545.625(80-(-30))*(15-4)÷(20-4)+-30
1652.5(80-(-30))*(16-4)÷(20-4)+-30
1759.375(80-(-30))*(17-4)÷(20-4)+-30
1866.25(80-(-30))*(18-4)÷(20-4)+-30
1973.125(80-(-30))*(19-4)÷(20-4)+-30
2080(80-(-30))*(20-4)÷(20-4)+-30
    如表所示,当测量值8mA时,当前温度为-2.5℃。

电流:湿度与电流计算

  例设量程为0~100%RH,模拟量输出为4~20mA电流信号时,湿度与电流的计算关系如公式所示:C=(100-0)*(X-4)÷(20-4)+0,其中100为湿度量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的湿度值,常用数值列表如下:
电流 X(mA)湿度值 C(%RH)计算过程
40.0(100-0)*(4-4)÷(20-4)+0
56.3(100-0)*(5-4)÷(20-4)+0
612.5(100-0)*(6-4)÷(20-4)+0
718.8(100-0)*(7-4)÷(20-4)+0
825.0(100-0)*(8-4)÷(20-4)+0
931.3(100-0)*(9-4)÷(20-4)+0
1037.5(100-0)*(10-4)÷(20-4)+0
1143.8(100-0)*(11-4)÷(20-4)+0
1250.0(100-0)*(12-4)÷(20-4)+0
1356.3(100-0)*(13-4)÷(20-4)+0
1462.5(100-0)*(14-4)÷(20-4)+0
1568.8(100-0)*(15-4)÷(20-4)+0
1675.0(100-0)*(16-4)÷(20-4)+0
1781.3(100-0)*(17-4)÷(20-4)+0
1887.5(100-0)*(18-4)÷(20-4)+0
1993.8(100-0)*(19-4)÷(20-4)+0
20100.0(100-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前湿度为25%RH。

DC0-5V电压:温度与DC0-5V电压计算

  例设量程为-30~80℃,模拟量输出为0~5VDC0-5V电压信号时,温度与DC0-5V电压的计算关系如公式所示:C=(80--30)*(X-0)÷(5-0)+-30,其中80为温度量程上限,-30为量程下限,5为DC0-5V电压输出量程上限,0为下限,X为当前读出的DC0-5V电压值,C为计算出来的温度值,常用数值列表如下:
DC0-5V电压 X(V)温度值 C(℃)计算过程
0-30(80-(-30))*(0-0)÷(5-0)+-30
1-8(80-(-30))*(1-0)÷(5-0)+-30
214(80-(-30))*(2-0)÷(5-0)+-30
336(80-(-30))*(3-0)÷(5-0)+-30
458(80-(-30))*(4-0)÷(5-0)+-30
580(80-(-30))*(5-0)÷(5-0)+-30
1037.5(100-0)*(10-4)÷(20-4)+0
    如表所示,当测量值2.5V时,当前温度为25℃。

DC0-5V电压:湿度与DC0-5V电压计算

  例设量程为0~100%RH,模拟量输出为0~5VDC0-5V电压信号时,湿度与DC0-5V电压的计算关系如公式所示:C=(100-0)*(X-0)÷(5-0)+0,其中100为湿度量程上限,0为量程下限,5为DC0-5V电压输出量程上限,0为下限,X为当前读出的DC0-5V电压值,C为计算出来的湿度值,常用数值列表如下:
DC0-5V电压 X(V)湿度值 C(%RH)计算过程
00.0(100-0)*(0-0)÷(5-0)+0
120.0(100-0)*(1-0)÷(5-0)+0
240.0(100-0)*(2-0)÷(5-0)+0
360.0(100-0)*(3-0)÷(5-0)+0
480.0(100-0)*(4-0)÷(5-0)+0
5100.0(100-0)*(5-0)÷(5-0)+0
1037.5(100-0)*(10-4)÷(20-4)+0
    如表所示,当测量值2.5V时,当前湿度为50%RH。

DC0-10V电压:温度与DC0-10V电压计算

  例设量程为-30~80℃,模拟量输出为0~10VDC0-10V电压信号时,温度与DC0-10V电压的计算关系如公式所示:C=(80--30)*(X-0)÷(10-0)+-30,其中80为温度量程上限,-30为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的温度值,常用数值列表如下:
DC0-10V电压 X(V)温度值 C(℃)计算过程
0-30(80-(-30))*(0-0)÷(10-0)+-30
1-19(80-(-30))*(1-0)÷(10-0)+-30
2-8(80-(-30))*(2-0)÷(10-0)+-30
33(80-(-30))*(3-0)÷(10-0)+-30
414(80-(-30))*(4-0)÷(10-0)+-30
525(80-(-30))*(5-0)÷(10-0)+-30
636(80-(-30))*(6-0)÷(10-0)+-30
747(80-(-30))*(7-0)÷(10-0)+-30
858(80-(-30))*(8-0)÷(10-0)+-30
969(80-(-30))*(9-0)÷(10-0)+-30
1080(80-(-30))*(10-0)÷(10-0)+-30
1568.8(100-0)*(15-4)÷(20-4)+0
    如表所示,当测量值5V时,当前温度为25℃。

DC0-10V电压:湿度与DC0-10V电压计算

  例设量程为0~100%RH,模拟量输出为0~10VDC0-10V电压信号时,湿度与DC0-10V电压的计算关系如公式所示:C=(100-0)*(X-0)÷(10-0)+0,其中100为湿度量程上限,0为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的湿度值,常用数值列表如下:
DC0-10V电压 X(V)湿度值 C(%RH)计算过程
00.0(100-0)*(0-0)÷(10-0)+0
110.0(100-0)*(1-0)÷(10-0)+0
220.0(100-0)*(2-0)÷(10-0)+0
330.0(100-0)*(3-0)÷(10-0)+0
440.0(100-0)*(4-0)÷(10-0)+0
550.0(100-0)*(5-0)÷(10-0)+0
660.0(100-0)*(6-0)÷(10-0)+0
770.0(100-0)*(7-0)÷(10-0)+0
880.0(100-0)*(8-0)÷(10-0)+0
990.0(100-0)*(9-0)÷(10-0)+0
10100.0(100-0)*(10-0)÷(10-0)+0
1568.8(100-0)*(15-4)÷(20-4)+0
    如表所示,当测量值5V时,当前湿度为50%RH。

清单与实物

KD37M10

KD37M10

KD37M10

KD37M10

KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10 KD37M10
